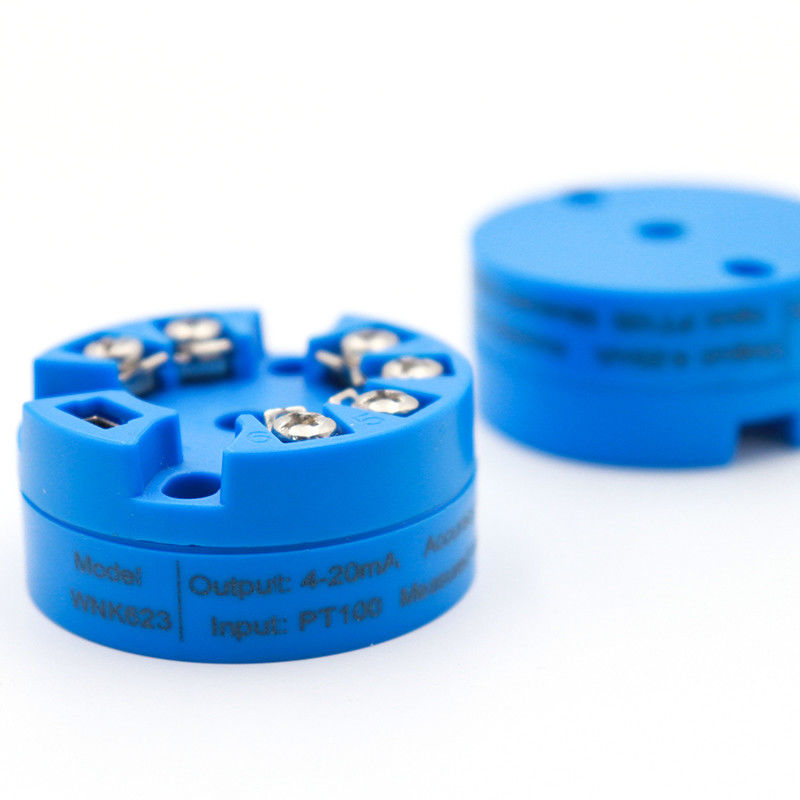

Uniwersalne wejście Moduł inteligentnego przetwornika temperatury PT100 PT1000 z 4-20mA / Hart
Moduł inteligentnego przetwornika temperatury PT100 z 4-20mA/Hart
Inteligentny przetwornik temperatury z izolacją wejścia uniwersalnego
WNK65 jest odpowiedni dla czterech typów rezystorów termicznych, w tym Cu50, Cu100, PT100, PT1000 i ośmiu typów termopar, w tym typu E, J, B, K, N, R, S, T.Obsługuje pomiar sygnału miniwoltowego -10~100mV i-100~1000mV oraz sygnału rezystancyjnego 0~400Ω i 0~4000Ω.Napięcie izolacji wynosi DC1000V.
1. Zasilanie: DC9V ~ 32V; 2. Sygnał wyjściowy 4-20mA z komunikacją cyfrową protokołu HART (dwuprzewodową), komunikacja HART nie wpływa na wyjście analogowe 4-20mA; 3. Oprogramowanie do konfiguracji i debugowania komunikatora lub komputera może wykonywać zdalne zarządzanie; 4. Kompensacja końca kodu termopary może wybrać wewnętrzny czujnik temperatury, zewnętrzny czujnik temperatury, stałą wartość temperatury i zabronić kompensacji końca kodu; 5. Dokładność kompensacji końca kodu wewnętrznego: ± 0,5 ºC 6. Wilgoć: regulacja w zakresie 0-64 sekund; 7. Częstotliwość odświeżania danych: 4 razy/sekundę; 8. Stabilność: ± 0,2%/rok; 9. Zakres temperatury otoczenia podczas noszenia: -40ºC ~ + 85ºC; 10. Wymiary: φ44mm; 11. Odległość otworu montażowego: 33mm; 12. Antywibracje mechaniczne: 10 ~ 60 Hz, fala sinusoidalna 0,21 mm; 13. Zakłócenia częstotliwości radiowej: IEC61000-4-3, 20 V/M, 80 ~ 1000 MHZ;
Typ czujnika
Zasięg czujnika
Minimalny zakres
Dokładność cyfr
Dokładność D/A
Rezystor termiczny 2,3.4 drutu
50 zł
-50ºC~150ºC
10ºC
±0,15ºC
0,01%
jp100
-50ºC~150ºC
10ºC
±0,15ºC
0,01%
PT100
-200ºC ~ 850ºC
10ºC
±0,15ºC
0,01%
PT1000
-200ºC ~ 850ºC
10ºC
±0,1ºC
0,01%
Rezystor drutowy 2,3.4
400Ω
0~400Ω
10Ω
0,1Ω
0,01%
4000Ω
0~4000Ω
10Ω
0,1Ω
0,01%
Napięcie
100mV
-10~100mV
10mV
0,01mV
0,01%
1000mV
-100~1000mV
10mV
0,01mV
0,01%
Termoelement
Typ B
150ºC ~ 1280ºC
25ºC
±1,0ºC
0,01%
Typ E
-200ºC ~ 1000ºC
25ºC
±0,4ºC
0,01%
J Typ
-210ºC ~ 1200ºC
25ºC
±0,4ºC
0,01%
Typ K
-200ºC ~ 1372ºC
25ºC
±0,4ºC
0,01%
Typ N
-200ºC ~ 1300ºC
25ºC
±0,4ºC
0,01%
Typ R
0ºC ~ 1768ºC
25ºC
±0,8ºC
0,01%
Typ S
0ºC ~ 1768ºC
25ºC
±0,8ºC
0,01%
Typ T
-200ºC~400ºC
25ºC
±0,4ºC
0,01%
Schemat portów okablowania

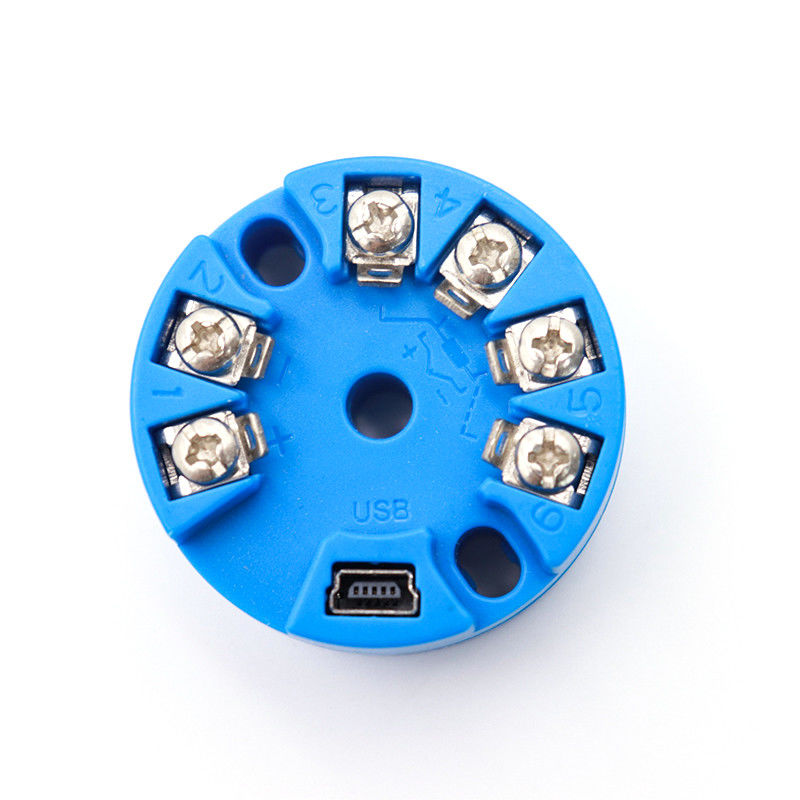

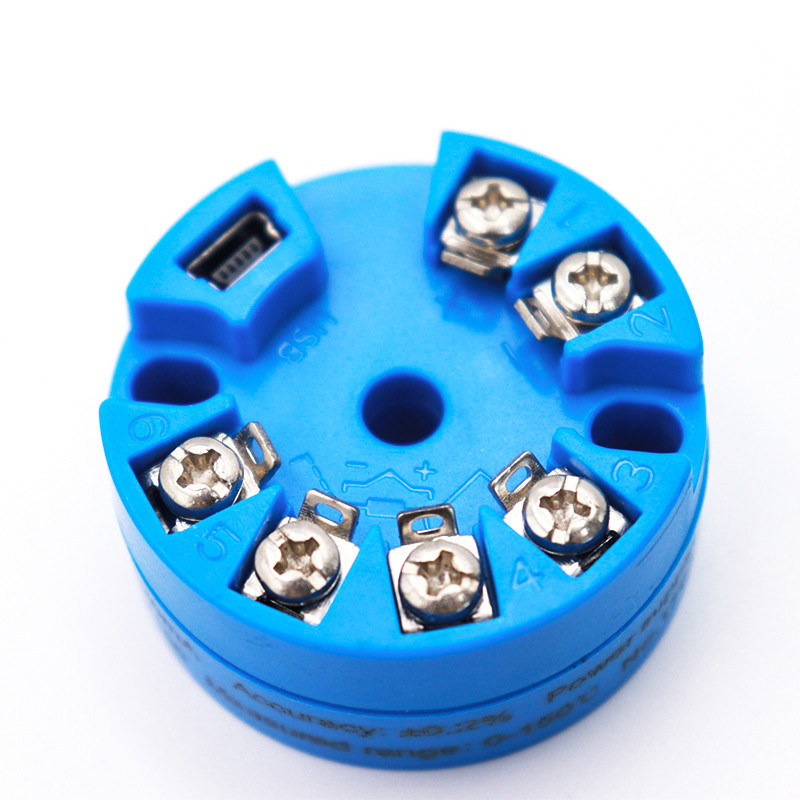

Porty podłączenia czujnika
